轨道交通——牵引供电系统新国标下的“移动巡检仪”
行业背景
2026年7月1日，GB/T 1402-2025 《轨道交通牵引供电系统电压》正式实施，替代旧版GB/T 1402-2010。新标准明确了牵引供电系统的电压、频率规范，以及对应的测试与验证方法。适用范围涵盖干线铁路，以及地铁、轻轨、跨座式单轨、悬挂式单轨、自动导向轨道、有轨电车、胶轮导向电车、中低速磁浮等各类城市轨道交通系统。
自2026年7月起，国内全部轨道交通牵引供电系统，电压、频率相关测试均需要按照这份新国标开展合规检测。
轨道交通牵引供电测试四大痛点
■ 1. GIS组合电器结构限制
高速铁路27.5kV供电设备大量采用GIS组合电器，断路器分合闸时间无法使用传统手段开展测量，测试实施难度高。
■ 2. 现场工况条件恶劣
铁路变电所、沿线站点缺少实验室级别的测试环境，外场作业对仪器便携性、电池续航能力提出硬性要求。
■ 3. 多通道同步测量需求
断路器分合闸时序测试，通常需要4通道同步工作，多路并行采集，同步监测多路开关动作时序。
■ 4. 新国标合规强制要求
新版国标落地之后，牵引供电系统的电压、频率测试必须遵循新标准完成校验。
泰克全新2系MSO测试解决方案
泰克2系列MSO示波器机身小巧便携，支持电池供电，**带宽可达500MHz，针对性解决铁路现场测试的诸多难题。
在外场对断路器分合闸过程开展测试，监测开关分、断电时间是否存在异常，可以提前排查隐患、预判器件寿命，实现部件提前更换，保障轨道交通牵引供电系统稳定运行。
典型测试场景

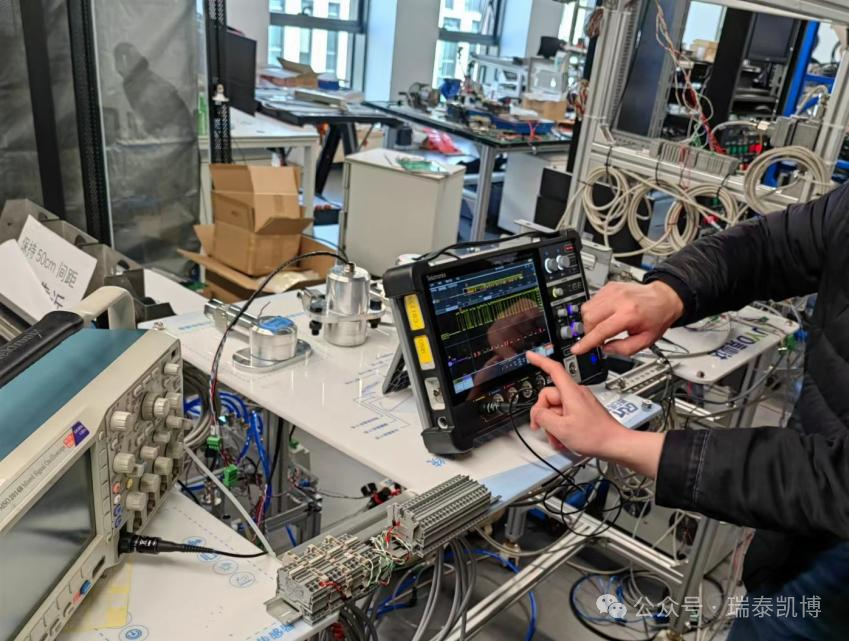

铁路现场测试中，经常需要4个模拟通道同时工作。MSO24示波器堆叠显示模式下，每条波形拥有独立片段与格线，对应各自ADC量程，兼顾可视化效果与测量**度，工程师可以快速完成通道之间的时间差计算。依靠电池组供电，整机续航*长可达8小时，**适配长时间外场巡检作业。
扩展应用
泰克2系列MSO示波器搭配高压差分探头、电流探头组成完整测试方案，可广泛用于：城市轨道交通供电工程施工验收、牵引变电所负荷测试、电能质量测试、变压器设备状态评估等多种现场场景。
系统配置参考
| 主要设备名称 | 推荐型号 | 主要技术指标 | 系统应用 |
| 示波器 | MSO24 · 2-BW-200 · 2-BW-350 | · 200/350MHz · 4CH ·10M点记录 · 支持堆叠显示 | · 断路器分合闸时间测试 · 牵引供电系统电压监测 · 变电所电能质量测试 · 外场移动巡检 · 轨道交通新国标合规测试 |
| 高压差分探头 | P5200A | · 带宽50MH · **电压正负1300V | 高压浮地信号测量 |
| 电流探头 | TCP2020 | · **RMS: 20A · 带宽DC-50MHz | 供电回路电流采集 |
| 电池组 | 2-BATPK | · 双槽电池组 · 续航8小时 · 支持热插拔 | 户外、变电所等无供电条件下的便携使用 |
如果您正在开展轨道交通牵引供电系统调试、新国标合规检测，欢迎联系泰克公司技术团队获取定制化测试方案。
