福禄克BT500系列让蓄电池测试稳如磐石

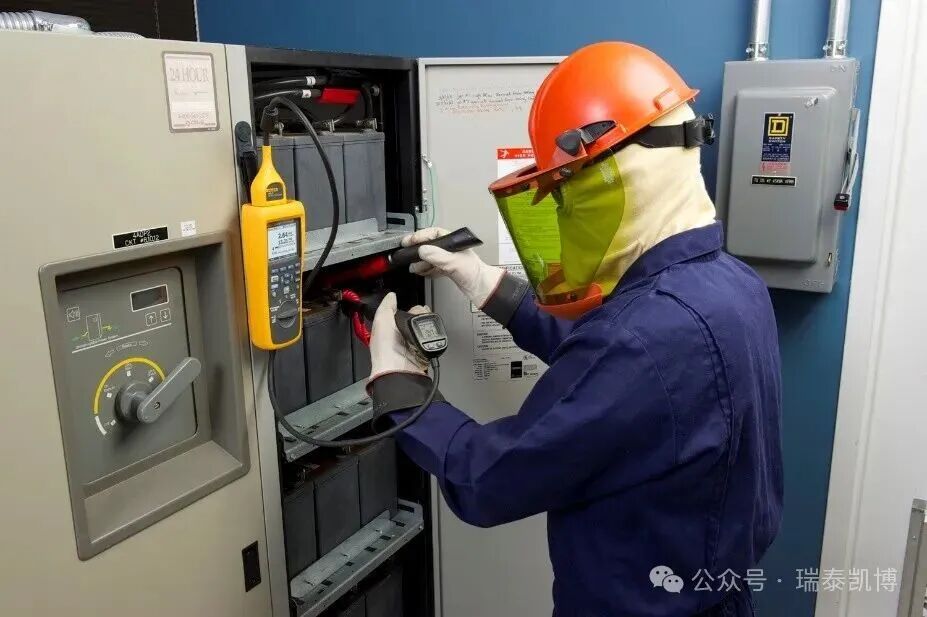

“仪器读数怎么一直在跳？”——这是许多蓄电池维护人员在测试内阻时常遇到的困扰。

当实际内阻在3mΩ左右，仪器读数却在2.8-4mΩ之间波动时，别急着责怪仪器。90%的情况下，这并非是仪器故障，而是蓄电池内部纹波电压过高所致。

今天就带大家认识一下纹波，以及如何抑制纹波的产生\

1

纹波：蓄电池的“隐形杀手”

纹波是电池直流系统中的交流分量，频率较高。往往是由 UPS 中的整流器、逆变器中的 IGBT 以及负载的谐波倒灌造成的。在蓄电池使用过程中，内阻不断增大，会导致产生更高的分压，使纹波更加明显。

危害不容小觑：

• • 加速电池老化**：过高的纹波相当于对电池进行快速不间断的充放电，从而减少电池的循环次数，**降低电池寿命。（通常铅酸电池的循环寿命是 200-500 次）

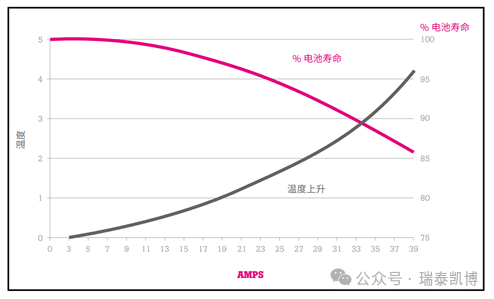

• • 引发温升隐患：纹波电流可能**造成电池内部温度升高和能量损耗，**温度转换率约为：4.6 W/m²/°C。这不仅增加了机房的热量，也容易在极端情况下产生热失控造成着火等安全隐患。




2

行业标准：纹波电压必须 <0.5% 的直流电压

例如，当一节 12V 的电池上出现 20kHz， 100mV 的交流电压纹波时，就可能导致内阻测试结果不稳定。

3

福禄克解决方案：**识别 + 有效抑制

福禄克 BT520/BT521 系列蓄电池内阻测试仪的应对策略：

双重技术保障

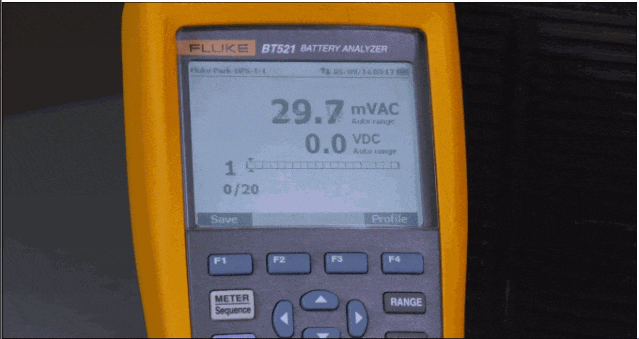

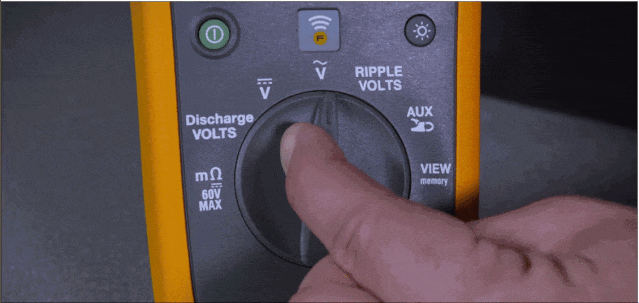

• • 集成了纹波电压测试功能，具备 20KHz 的高带宽下的真有效值测试能力，精度更是达到 0.1mV。当发现内阻测试结果不稳定时，可先使用纹波电压测试功能，确认是否存在过高的纹波电压。

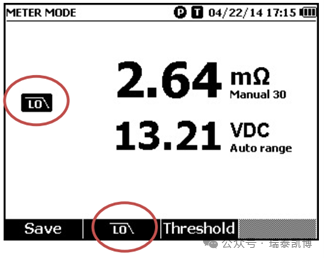

• • Fluke500 系列除了电路本身的抗干扰设计以外，还特别设计了**数字滤波器，**可以在纹波较大的情况下开启使用。




4

专业维护指南

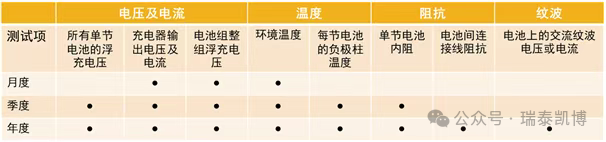

美国电气和电子工程师协会推荐的IEEE Std 1188^*- 2005 蓄电池维护标准中建议用户每年测试一次电池纹波：

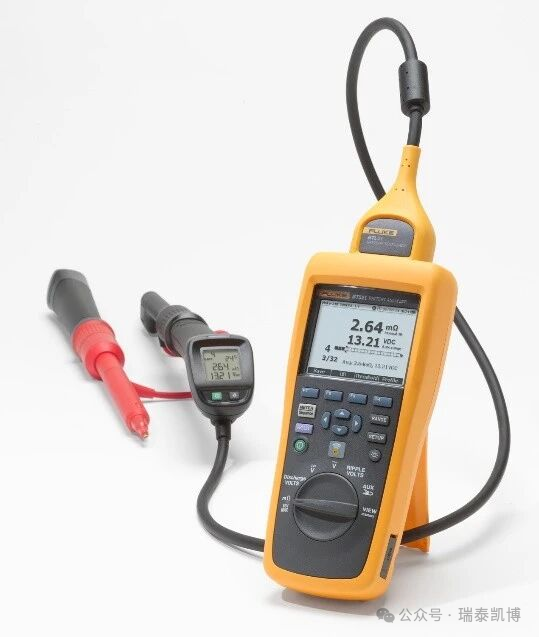

福禄克 BT520/521 专家级蓄电池维护工具

• • 全面覆盖内阻、电压、极柱温度、纹波电压等蓄电池运维测试功能

• • 序列模式可记录并对比整组电池均值，设置阈值自动显示问题电池

• • 标配3种长度表笔，*长可达73厘米专攻狭窄空间

• • PC软件可进行数据分析及报告生成，量化维护数据
