不相同，差值较大。回路问题？变送器故障？

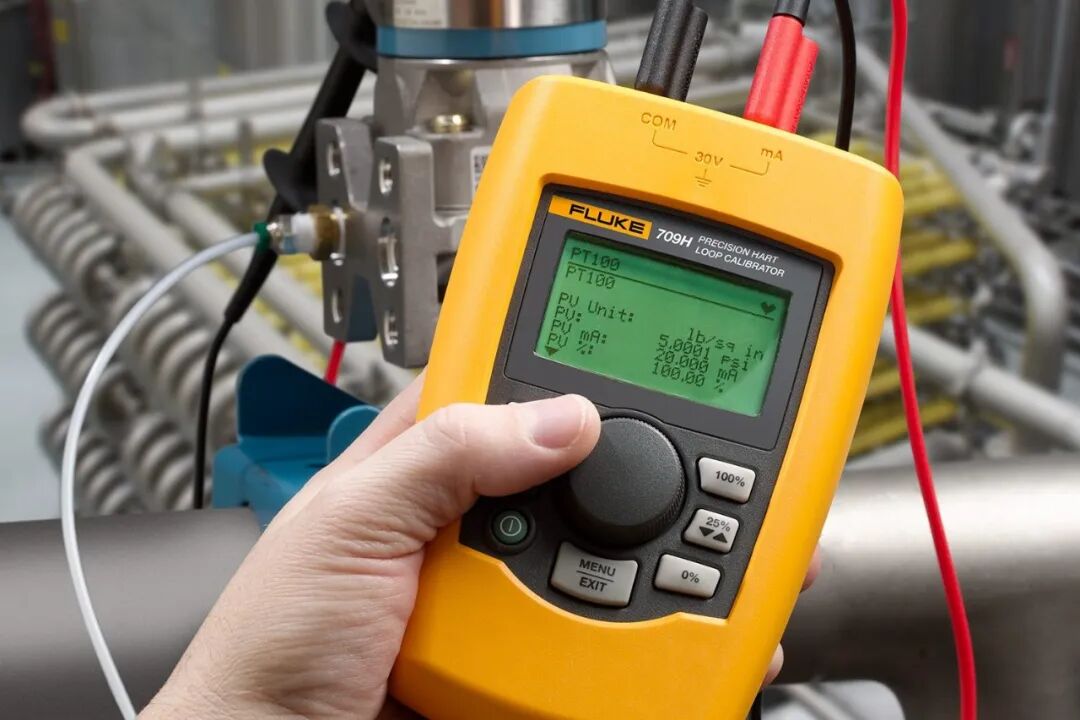

一台 Fluke 709H，两种身份，两步排障。
客户背景
某海上平台，一个关键生产节点同时使用3台压力变送器以保证可靠性与冗余。但DCS中控室反馈：**3台压变的数值各不相同，且差值较大。**急需仪表工程师验证、排障，并查找原因。
**步
用Fluke 709H（精密回路校验仪）验证回路和中控仪表是否正常
1
为什么要做这一步？
如果3台变送器数值都不一致，有可能是回路故障或中控室接收仪表本身有问题。先把变送器“摘掉”，用一台标准信号源代替它，看看中控显示是否正常。
2
具体操作：
• 将现场压力变送器从回路中拆除。
此时回路状态变为： 4-20mA输入信号中断 24V电源和接收仪表保持不变• 将Fluke 709H接入回路，使用它的 mA 信号发生器功能（精度 0.01%，采用无源/毫安模拟模式），代替变送器输出电流信号。
• 按25%步进，依次输出4、8、12、16、20mA（即 4-20mA 的 5 个校验点）。
3
结果与结论：
• 中控室压力接收仪表显示全部正常、线性良好。
• 说明回路、电源、中控仪表没有问题。故障范围缩小到现场的3台HART智能压力变送器本身。
接下来，需要分别对这3个回路上的变送器进行逐个检查与调整
第二步
用 Fluke 709H 调整变送器零位
1
为什么要做这一步？
这三台变送器都是表压型，长期在海上高湿、盐雾环境下运行，很容易出现**零点漂移。**我们需要连接变送器，读取数据，并对零位进行校正。
2
具体操作：
• 通过二阀组将变送器连通大气（关闭隔离阀、打开测试阀），获取当地实际大气压。
• 使用709H的**HART通讯（手操器）功能，**读取变送器的相关信息。
• 执行**PV Zero（PV 归零），**对每台变送器逐一进行零位调整。
3
结果与结论：
调整后，3台变送器的数值非常接近，在许可范围内。
基本判定：海上湿度大、盐雾腐蚀严重，导致3台压变零漂过大。
备注： 如果零位调整后问题依然存在，则需要使用合适的压力校验仪对变送器进行整体性能校验。
一句话定位
一台设备 = 精密回路校验仪 + HART通讯工具
核心价值
关键功能
• **0.01%读数精度：**校验、排障的根本，数据可信赖。
• **内置250Ω HART电阻 + HART通讯：**读取变送器信息、诊断、微调校准，无需额外手操器。
• **24V回路电源 + mA测量模式(-25%~125%)：**单独测试变送器，回路供电不依赖系统。
• **可变步进/斜坡时间：**快速校验回路线性，省时高效。
• **可调跨度选择（020mA 或 420mA）：**适配不同类型仪表，灵活应对现场。
• **数据记录（9800条/99会话，含4个过程变量）：**排查间歇性故障，记录趋势。
• **配合709H/Track软件导出.csv/.txt：**生成报告，便于存档与分析。
