该文档是泰克（Tektronix）面向钙钛矿材料及器件测试方案，核心围绕钙钛矿材料的学术研究与产业应用（涵盖太阳能电池、光电探测器、LED 等场景），聚焦其 “ABX  ” 晶体结构特性（如高载流子迁移率、宽光谱吸收）与性能痛点（效率损失、缺陷影响），提供从基础电学表征（IV/CV 测试、缺陷分析）到应用性能验证（光伏效率、探测器响应）的全流程方案，关键设备以4200A-SCS 半导体参数分析仪为核心（支持 10fA 低电流、1kHz-10MHz CV 测量），搭配 SMU/PMU/CVU 模块及 Clarius* 软件（250 + 应用模板），解决客户在光伏效率（Voc/Jsc/FF）**测量、载流子缺陷（DLCP 分析）、阵列批量测试等痛点，适配科研端材料研发与产业端生产验证需求。

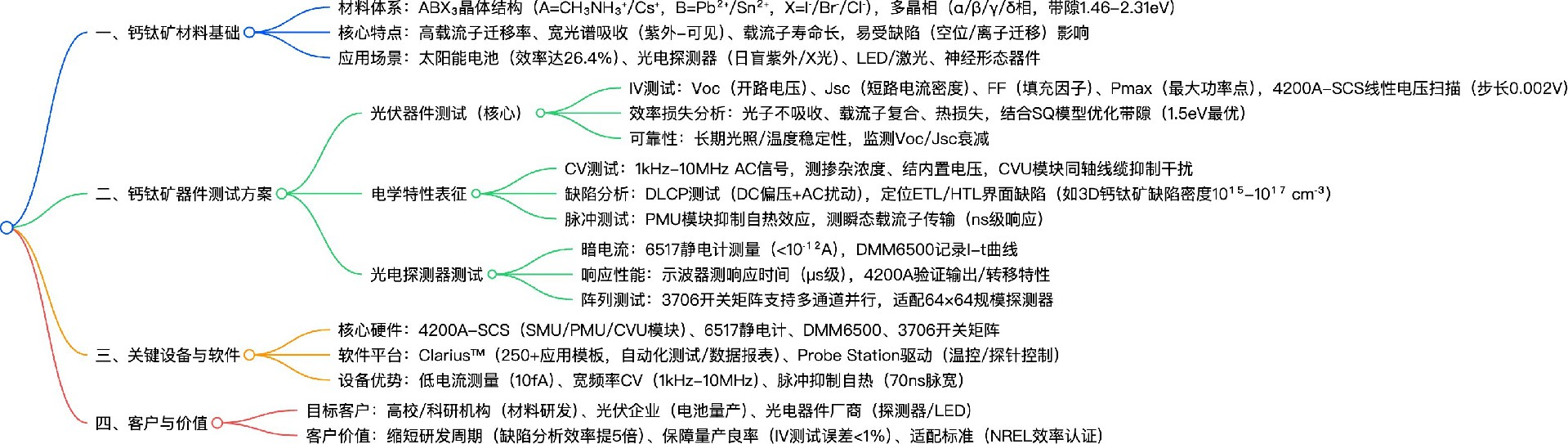

思维导图（mindmap）

1.  材料体系与结构特性

●   晶体结构：核心为 “ABX3 ” 钙钛矿结构，A 位为有机阳离子（如 CH NH 、HC (NH ) ）或无机阳离子（Cs ）， B 位为金属阳离子（Pb² 为主，Sn² 为替代选项），X 位为卤族元素（I /Br /Cl ），可通过调整 X 元素比例调控带隙（1.46-2.31eV），适配不同光电子场景。

●   多晶相特性：存在 α（立方）、β（四方）、γ（正交）、δ（六方）等晶相，不同晶相对应带隙差异显著（如 α 相

MAPbI 带隙 1.54eV，适配太阳能电池；δ 相带隙 2.31eV，适用于紫外探测）。

●   核心优势与痛点：

▪     优势：载流子迁移率在 1—200 cm²/(V·s) 之间、光谱吸收范围宽 (380-1030nm)、载流子寿命长（μs 级），制备成本低 ( 溶液法为主、气相法为辅、单晶 / 纳米晶按需选择 )；

▪     痛点：易受缺陷影响 ( 如 Pb-I 空位、离子迁移 )，导致非辐射复合损失；环境稳定性差（🗎度 / 高温下晶相转变）。

2.     核心应用场景

1.  钙钛矿太阳能电池测试 ( 核心场景 )

●   IV 特性测试（效率核心参数）

▪     测试目的：获取光伏器件的关键性能指标，计算光电转换效率（η=Pmax/(Pin×A)，Pin 为入射光功率，A 为器件面积）。

▪     关键参数定义：

开路电压 (Voc)：无负载时器件两端**电压，反映光生载流子的电势差，**器件 Voc>1.1V；

短路电流密度 (Jsc)：短路时单位面积电流，反映光吸收与载流子收集能力，典型值 20-25 mA/cm²；

填充因子 (FF)：实际**功率与 “Voc×Jsc” 的比值，反映器件偏离理想性能的程度，**器件 FF>80%；

**功率点 (Pmax)：IV 曲线上 “电压 × 电流” **值，对应实际工作*优状态。

▪     测试方案：

设备：4200A-SCS 半导体参数分析仪 (SMU 模块 )，配置线性电压扫描模式 (Start=-0.05V，Stop=0.25V， Step=0.002V)，限流值 0.1A；

操作：模拟 AM 1.5G 标准太阳光 (100 mW/cm²)，扫描过程记录电压 - 电流数据，Clarius* 软件自动计算 FF/Pmax/η，误差 < 1%；

示例：某叠层电池测试得 Voc=1.8V，Jsc=18 mA/cm²，FF=82%，则 η=(1.8×18×0.82)/100≈26.4%。

●   效率损失分析

▪     基于 “Shockley-Queisse r(SQ) 模型”，钙钛矿光伏效率损失主要源于四类：

▪    光子不吸收损失：带隙过大导致低能光子无法吸收（如带隙 > 1.5eV 时，红外光损失增加），需通过 CV 测试优化带隙；

▪     热损失：光生载流子热化( 高能光子转化为热能)，可通过降温测试 (-40℃ ) 验证效率提升（通常提升 2-3%）；

▪     载流子复合损失：缺陷( 如 Pb 空位) 导致非辐射复合，通过 DLCP 测试定位缺陷位置（ETL/HTL 界面或体相）；

▪     收集损失：电极接触电阻大导致载流子无法有效提取，IV 测试中表现为 FF 降低，需优化 HTL/ETL 材料（如

Spiro-OMeTAD/Au）。

2.    钙钛矿材料与器件电学表征

●   CV 测试（电容 - 电压 / 频率）

▪     测试目的：推导掺杂浓度、阈值电压、氧化层厚度等物理参数，分析界面 / 体相缺陷。

▪     核心类型：

C-V 测试： 施加 DC 偏压 (0-3V) 与 AC 小信号 (1kHz-10MHz)，测电容随电压变化， 通过公式 “N (W)=-2/ (qeA²)×(dC2/dV)” 计算耗尽区掺杂浓度，典型值 101 -101 cm3；

C-f 测试：固定 DC 偏压，扫频 1kHz-10MHz，电容随频率下降表明存在陷阱态（如 1MHz 时电容下降 > 10%，提示界面缺陷密集）。

▪     设备配置：4200A-SCS+4215-CVU 模块，采用同轴线缆减少寄生电容，测试夹具屏蔽电磁干扰，确保电容测量精度 ±2%。

●   缺陷分析（DLCP 测试）

▪     技术原理：DLCP (Drive-Level Cap Profiling) 通过 “DC 偏压 + AC 扰动” 组合，在固定能级下（Vdc+Vac 恒定）测量电容变化，仅响应靠近耗尽区边界 (Xe) 的缺陷，**定位缺陷分布。

▪     测试流程：

加DC 偏压（0-2V）改变耗尽层厚度，叠加AC 小信号 (100mV RMS)；记录电容- 电压曲线，二次拟合得到C ( 基础电容 ) 与C ( 缺陷电容 )；通过公式计算缺陷密度，界面缺陷 (ETL/HTL) 通常高于体相。

▪     应用价值：优化钝化工艺（如添加 Lewis 酸 / 碱），某 3D 钙钛矿器件经钝化后，界面缺陷密度从 1014 cm-3 降至

1012 cm-3，Voc 提升 0.05V。

●   脉冲测试（PMU 模块）

▪     测试目的：抑制 DC 测试中的自热效应 ( 钙钛矿热导率低，易因焦耳热导致性能偏差 )，测瞬态载流子特性。

▪     方案细节：

设备：4200A-SCS+4225-PMU 脉冲模块，输出70ns-1s 脉宽脉冲 ( 幅度0.1-5V)，避免器件长时间通电发热；

应用场景：测载流子迁移率 ( 脉冲瞬态电流法 )、离子迁移速率 ( 不同温度下脉冲响应对比 )，某 MAPbI 器件脉冲测试得迁移率150 cm²/V•s，比DC 测试值高15%（无自热干扰）。

3.    钙钛矿光电探测器测试

●   暗电流测试：采用 6517 静电计 ( *小电流 10fA)，在 0-5V 反向偏压下测暗电流，**探测器暗电流 < 10-12A( 减少噪声干扰）；

●   I-t 响应测试：DMM6500 记录 “光开 / 关” 状态下的电流变化，测响应时间 ( 上升沿 < 1μs) 与光电流稳定性 (30 分钟波动 < 5%）；

●   输出 / 转移特性：4200A-SCS 测探测器在不同光照功率 (0.1-100 mW/cm²) 下的 IV 曲线， 计算响应度 (R=Iph/ Pin×A，典型值 > 10 A/W)；

●   阵列测试：3706 开关矩阵扩展通道，支持 64×64 规模探测器批量测试，漏流 < 100pA，确保单元独立性。

1.  核心硬件设备

2.     软件平台与工具

●   Clarius* 自动化软件：内置 250 + 应用测试模板( 如 “光伏 IV 测试”“DLCP 缺陷分析”)，支持自定义测试流程 ( 如脉冲序列、电压扫描步长 )，自动生成数据报表 ( 含 Voc/Jsc/FF 计算结果 ) 与趋势图，兼容 LabVIEW 二次开发，减少 80% 手动操作；

●   探针台 / 温控驱动：支持与第三方探针台 ( 如 Cascade)、高低温 Chuck 联动，实现 “温度 - 电学特性” 同步测试

(-40℃ ~155℃ )；

●   效率认证工具：适配 NREL( 美国**可再生能源实验室) 测试标准，数据可直接用于效率认证（如 25.7% 第三方验证）。
